Prensa hidráulica de forja

The open die forging presses offered by our company have many types. Sorted by structure, the presses have double-column oblique type and four-column type. The open die forging press also has two transmission ways, hydraulic pressure and oil pressure. A wide application has been found in the open die forging manufacture of rolls, shafts, spindles with different shapes, like cylinder, disc, ring and more.

Parámetros técnicos de la prensa hidráulica de forja
Prensa hidráulica de forja 35MN
Nombre Presión nominal Área de cobertura Altura(m) Potencia (KW) Max. velocidad de extrusión Manipulador
Prensa hidráulica de forja 35MN 35MN 16.6×18.6 13 3000 30mm /s 40T
Prensa hidráulica de forja 45MN
Nombre Presión nominal Área de cobertura Altura(m) Potencia (KW) Max. velocidad de extrusión Manipulador
Prensa hidráulica de forja 45MN 45MN 18.5×20.5 13.5 4000 30mm /s 40T
Prensa hidráulica de forja 63MN
Nombre Presión nominal Área de cobertura Altura(m) Potencia (KW) Max. velocidad de extrusión Manipulador
Prensa hidráulica de forja 63MN 63MN 23.6×23 14.5 5500 30mm /s 60T
Prensa hidráulica de forja 80MN
Nombre Presión nominal Área de cobertura Altura(m) Potencia (KW) Max. velocidad de extrusión Manipulador
Prensa hidráulica de forja 80MN 80MN 26.9×24.6 15.6 7800 30mm /s 100T
Prensa hidráulica de forja 125MN
Nombre Presión nominal Área de cobertura Altura(m) Potencia (KW) Max. velocidad de extrusión Manipulador
Prensa hidráulica de forja 125MN 125MN 33.5×26.9 19 11100 30mm /s 180T
Bondades de la prensa hidráulica de forja

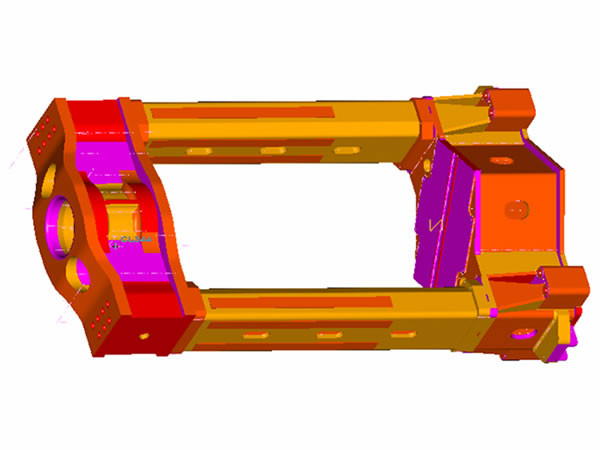

  • 1. Estructura fuerte
    Cuenta con una estructura de doble cilindro pretensado, mejorando la rigidez de la máquina, estabilidad, capacidades anti fatiga, vida útil y un índice de forjado altísimo.
  • 2. Cilindro tipo émbolo

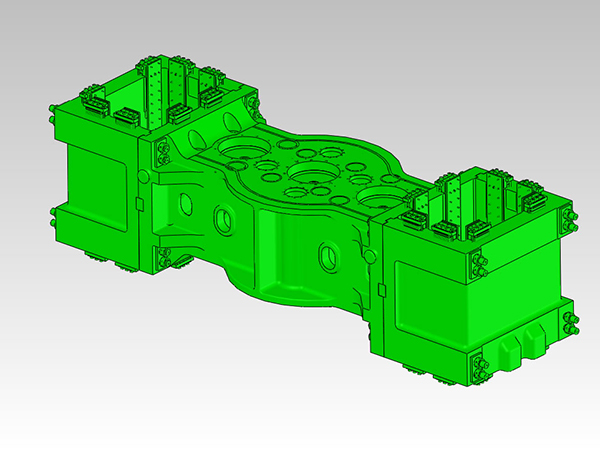

    Este cilindro utiliza una vara con bisagra que reduce la rigidez de la viga móvil y la fuerza horizontal de la junta de estanquidad del tubo guiado generado por el émbolo principal. Esto mejora el desempeño de sellado y prolonga la utilidad del tubo guiado.

    3. Estructura totalmente sellada
    La excelente ejecución de sellado contribuye en gran parte a disminuir la deformación del marco de la máquina, como también el espacio entre el cilindro y la viga móvil. Incluso, ajustando la viga móvil, el cilindro y la placa guía encajan a la perfección.

  • 4. Alta precision y utilidad
    Utilizando presión y un sistema de control de lazo cerrado de posición, la prensa hidráulica de forja alcanza un control preciso sobre la velocidad y posición reduciendo las repeticiones en el proceso, y así recorta el consumo de energía incrementando la precisión y la utilidad del material.

    5. Modo de proceso flexible
    La prensa hidráulica de forja está diseñada con presión flexible y opciones de velocidad, esto colabora con la producción de piezas de forjado a diferentes velocidades y presiones teniendo en cuenta las diferentes técnicas de fabricación. La velocidad operativa máxima es hasta 160mm/s.

    6. Escaso error
    Diseñamos especialmente un sistema de control de cargas de alta inercia y alta precisión, dejando un margen de error de grosor de ±1mm.

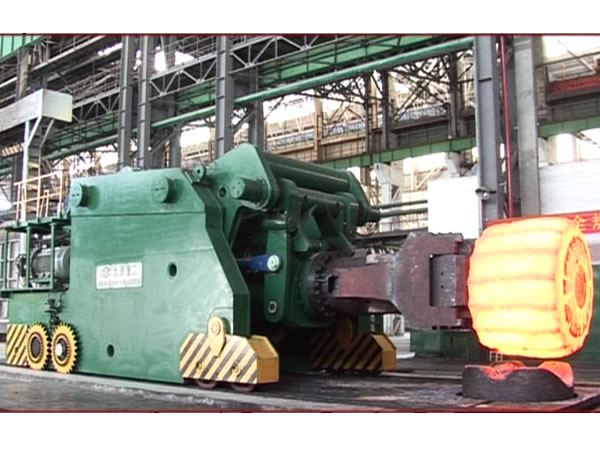

    7. Manipulador de desarrollo propio
    El manipulador tipo riel, ofrece respuesta rápida, alta precisión y no permiten holguras en la transmisión inversa, generando una mejor calidad de forjado.

    8. Alta eficiencia
    La prensa combina perfectamente con los moldes versátiles y equipo de forjado, otorgando un alto nivel de automatización y mecanización. Motivos por los cuales la prensa hidráulica de forja es conocida, agregada su capacidad de reducción del tiempo auxiliar que aumenta la eficiencia de producción e índice de carga.

Proyectos de prensas hidráulicas de forja usadas por nuestros clientes

Prensa de forjado en dado abierto (matriz abierta)

  • Prensa de forja libre 45MN

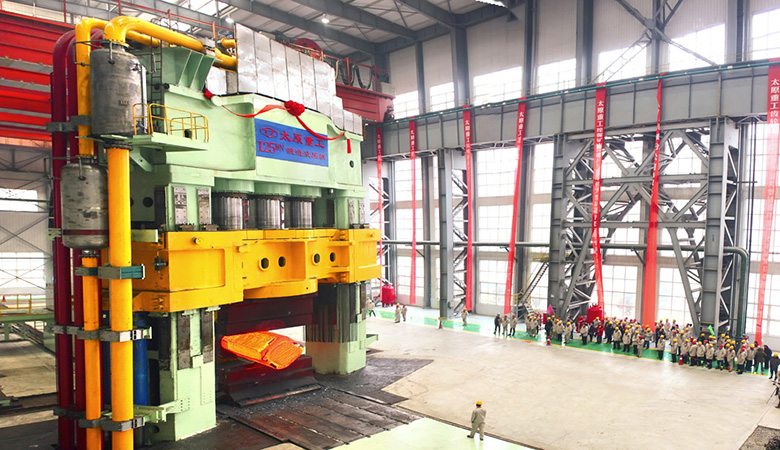

  • Prensa hidráulica de forja 125MN
  • Prensa de forja libre 45MN

Prensa hidráulica de forjado orbital

  • Prensa de forja libre 80MN y manipulador
  • Prensa de forja libre de alta velocidad 125MN y manipulador tipo riel

Prensa de forjado en caliente

  • Prensa de forja en caliente 80MN
  • Prensa de forja en caliente 80MN
